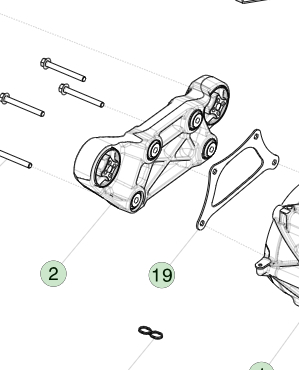

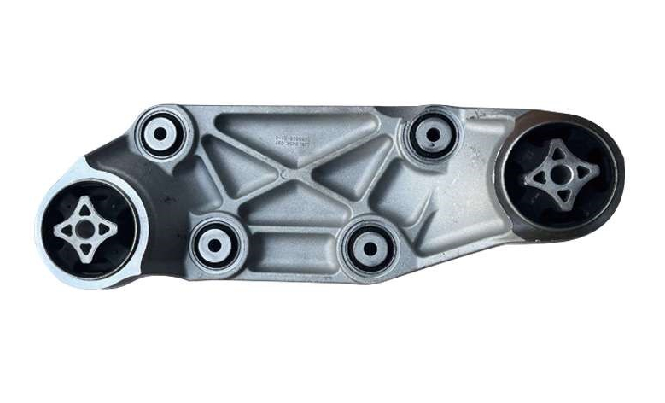

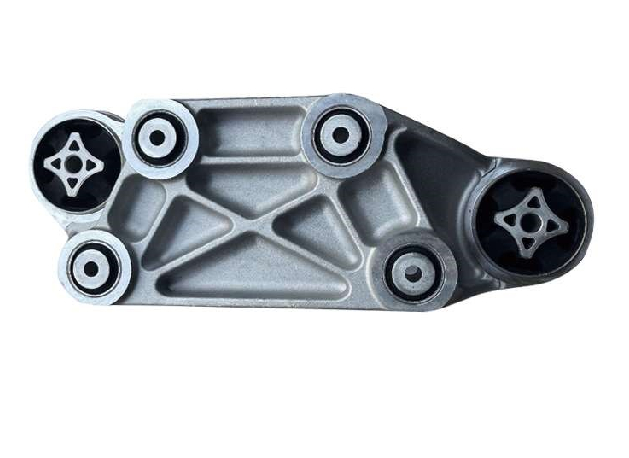

TRQ RCTN ARM ASSY, FRGD, SDU-F Tesla Model X/Model S (-2021) için | 1052783-00-C

1. Temel İşlev Açıklaması

1. Tork Reaksiyon Yönlendirmesi: SDU-F ile şasi arasında bir ana "tork tamponu" görevi görerek, hızlanma, yavaşlama ve rejeneratif frenleme sırasında ön tahrik ünitesi tarafından üretilen dönme torkunu verimli bir şekilde yönlendirir. Bu, SDU-F montaj cıvataları, tahrik milleri ve yüksek voltajlı kablo demetleri üzerindeki aşırı stresi önleyerek erken aşınma veya arıza riskini azaltır.
2. SDU-F Yapısal Stabilizasyonu: Tesla'nın ön tahrik düzeni için optimize edilmiş bir "FRGD (Ön Sağ/Sol Kılavuz Tasarımı)" benimseyerek, tertibat, SDU-F'yi fabrika konumunda kilitlemek için 3 noktalı takviyeli bir ankraj yapısı kullanır. Bu, keskin dönüşler veya engebeli yol koşulları sırasında tahrik ünitesinin yanal veya açısal yer değiştirmesini önleyerek, tahrik milinin hassas hizalanmasını sağlar ve güç kaybını en aza indirir.
3. Titreşim Sönümleme ve Gürültü Azaltma: Yüksek performanslı bir poliüretan sönümleme burcu (SDU-F'nin 15-400Hz titreşim frekans aralığına göre ayarlanmış) ile entegre edilerek, yüksek frekanslı tork titreşimlerinin %82'sinden fazlasını emer. Bu, ön tahrik sisteminden kabine iletilen "uğultu" veya "tıkırtı" seslerini önemli ölçüde azaltarak, sessiz bir sürüş deneyimi sağlar.
4.

2. Teknik Özellik Tablosu

3. Arıza Teşhisi (Değiştirme Belirtileri)

• Ön Şasi Gürültüsü: Hızlanma sırasında (özellikle 40-80km/s'de) veya gaz pedalından ayağınızı çektiğinizde ön uçtan gelen kalıcı bir "metalik tıkırtı" veya "düşük frekanslı uğultu" - aşınmış sönümleme burçlarından veya gevşek kol bağlantılarından kaynaklanır.
• Görünür Hasar: Ana kol bükülmüş, çatlamış veya montaj kulpları deforme olmuş; sönümleme burcu bölünmüş, sertleşmiş veya koldan ayrılmış - tork yönlendirme ve stabilizasyon işlevlerinin kaybına neden olur.
• SDU-F Yanlış Hizalanması: Dengesiz ön lastik aşınması (örneğin, bir tarafta daha hızlı aşınma) veya hızlanma sırasında direksiyon simidinde bir "titreşim" - SDU-F'yi hizadan çıkaran kol deformasyonundan kaynaklanır.
• Gevşek Bağlantı Elemanları: Tertibatı SDU-F'ye veya şasiye sabitleyen cıvatalar tekrar tekrar gevşer (yeniden sıkıldıktan sonra bile), aşınmış montaj deliklerine veya kolun bozulmuş yapısal bütünlüğüne işaret eder.

4. Premium Marka Kalitesinin Avantajları (Jenerik Ürünlere Karşı)

5. Montaj Detayları

5.1 Paket İçeriği

• 1× TRQ RCTN ARM ASSY (1052783-00-C)
• 3× Yüksek mukavemetli montaj cıvatası (Tesla OE-spec M10×1.5, önceden yapışma önleyici bileşik ile kaplanmış)
• 1× Tork spesifikasyon kartı (önerilen tork: SDU-F cıvataları için 42±2Nm, şasi cıvataları için 38±2Nm)
• 1× Montaj kılavuzu (FRGD hizalı konumlandırma için adım adım şemalarla)

5.2 Gerekli Montaj Aletleri

• Tork anahtarı (0-200Nm aralığı)
• Lokma takımı (13mm, 16mm)
• Hidrolik kriko + kriko ayakları (montaj sırasında SDU-F'yi desteklemek için)
• Tel fırça + yağ çözücü (montaj yüzeylerini temizlemek için)

5.3 Montaj Önlemleri

1. Önce Güvenlik: Tahrik ünitesinin sarkmasını ve bağlı bileşenlere zarar gelmesini önlemek için eski tertibatı çıkarmadan önce ön SDU-F'yi bir hidrolik kriko ile sabitleyin.
2. Sökme Sırası: Önce şasi cıvatalarını, sonra SDU-F cıvatalarını sökün - bitişik parçaların bükülmesini önlemek için kolu zorlamaktan kaçının.
3. Hizalama Kontrolü: SDU-F konumlandırmasını korumak için yeni tertibatın FRGD işaretlerinin şasi referans noktalarıyla hizalandığından emin olun.
4. Tork Kontrolü: Aşırı sıkma (burç hasarı riski) veya yetersiz sıkma (gevşeme riski) riskini önlemek için kalibre edilmiş bir tork anahtarı kullanın.

6. Satış Sonrası Destek

• Garanti: Kol çatlaması veya burç arızası (insan kaynaklı olmayan hasar) gibi kusurlar için 3 yıl/60.000 kilometre kapsamı (hangisi önce gelirse).
• Teknik Yardım: Montaj hizalaması veya montaj sonrası sorun giderme konusunda yardımcı olmak için sohbet/e-posta yoluyla ulaşılabilen özel EV teknisyenleri.
• Uyumluluk Garantisi: Model X/S'nizle (2021'e kadar SDU-F ile) uyumsuzsa, kullanılmamış ve orijinal ambalajında olmak kaydıyla 7 gün sebepsiz iade.

7. Dönüşüm Rehberliği
